ОВЭ-4ТК обогреватель взрывозащищенный

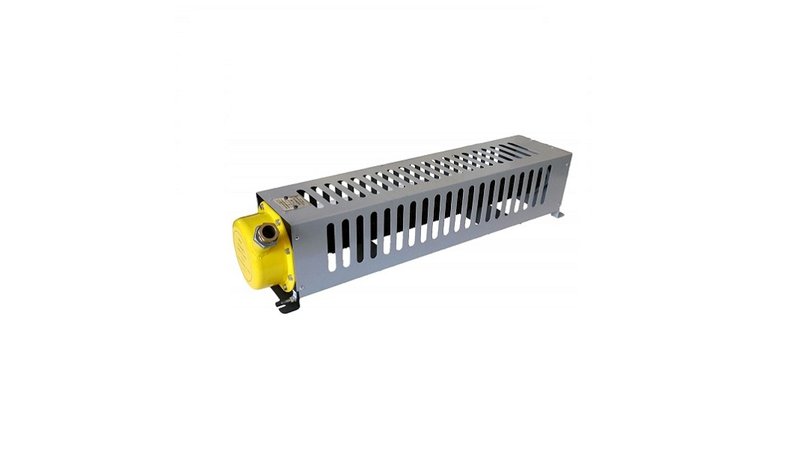

Обогреватель взрывозащищенный ОВЭ-4ТК
Обогреватель взрывозащищенный электрический ОВЭ-4ТК предназначен для обогрева помещений. Область применения – взрывоопасные зоны класса 1 или 2 по ГОСТ IEC 60079-10-1-2011 согласно маркировке взрывозащиты электрооборудования, ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение оборудования в потенциально взрывоопасных средах. Маркировка взрывозащиты обогревателя 1ЕхdIIAT3 Х согласно ГОСТ 31610.0-2012 (IEC 60079-0:2004). Вид климатического исполнения обогревателя УХЛ3 по ГОСТ 15150-69.
Обогреватель представляет собой стационарный сухой электрорадиатор напольного типа с тремя трубчатыми нагревательными элементами (ТЭН) с тремя трубчатыми нагревательными элементами (ТЭН) общей мощностью 1,8 кВт. Каждый ТЭН заключен в стальную оребренную трубу. Оребрение изготавливается из стальной ленты. Концы труб герметично вварены в отверстия стоек корпуса. Оребрение позволяет увеличить площадь испаряющей поверхности ТЭНа, и снизить ваттную нагрузку электронагревательных элементов в 2-2,5 раза.
Температура взрывонепроницаемой оболочки обогревателя в точке максимального разогрева не превышает 200°С, что исключает возможность воспламенения взрывоопасной смеси, которая может образоваться в отапливаемом помещении. Напряжение питания переменное 220 В или 380 В подводится кабелем через уплотнительное кольцо кабельного ввода. Кабель подводится непосредственно к зажимам нагревательных элементов.
Обогреватель ОВЭ-4ТК является модификацией взрывозащищенного обогревателя ОВЭ-4К. Особенность его конструкции – наличие изолированного нулевого проводника. Нулевой проводник заключен в стальную трубу без оребрения и изолирован от корпуса керамическими изоляторами по всей длине, что исключает его замыкание на корпус.
